耐熱用マスキングテープ
耐熱用・
電子機器・部品用
マスキングテープ
部品の製造工程中におけるプリント基板端子部のメッキマスキング、ハンダフロー・リフロー工程で金端子のマスキング、耐熱性が必要とするマスキングなどの用途に使用します。粘着剤のタイプは耐熱性に優れたシリコン系粘着剤が一般的です(ノンシリコンも有り)。耐熱テープの中では耐熱特製の最も高いポリィミドテープの信頼性があると言えます。
リフローはんだ用マスキングテープの用途
■金端子のマスキング
■スルーホールのマスキング
■部品の保護
■FPCの固定
耐熱用マスキング用途のスタンダード

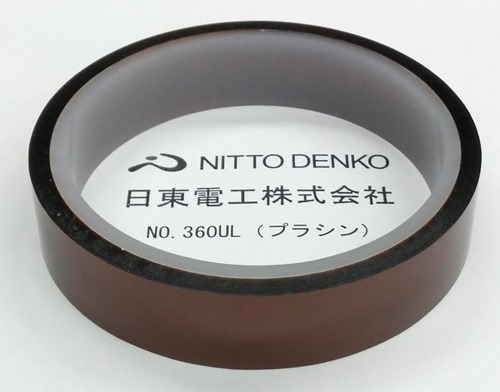

日東電工 No.360シリーズ
耐熱性と電気絶縁性を兼ねたポリイミド基材の粘着マスキングテープです。電子基板の電極絶縁用途や、表面実装実装部品のリフロー工程(はんだ付け)の保護に幅広く使用されています。 No.360ULはシリコーン系粘着剤を使用し、張り付きにくいシリコーン系素材への密着性を高めております。粘着剤の耐熱温度も200℃程度と高く、リフローはんだ用途のマスキングが可能です。 No.360Aはアクリル粘着剤を使用しております。耐熱性は求められずに、高い電気絶縁性が要求されるカ所への使用にお勧めです。
裏面セパレータ付きも御座います

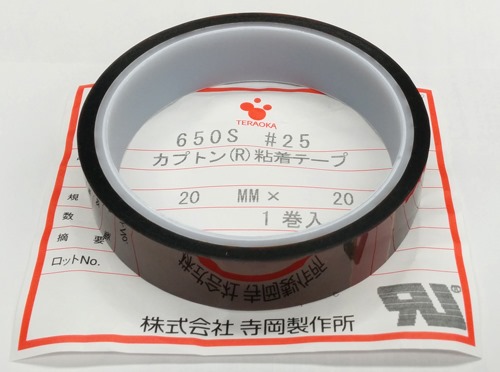

寺岡製作所 カプトン(R)
No.650Sシリーズ
耐熱性と対化学薬品性の高いカプトン(ポリイミド基材)のフィルムへ、耐熱性の高いシリコン系粘着剤を使用したマスキングテープです。リフローはんだ用マスキングのほか、耐熱用途や耐熱工程また電子部品の保護や絶縁性に優れています。 厚みは3種類ありまして、0.035ミリ、0.05ミリ、0.08ミリ。 裏面にセパレータの付いた『No.650R』の取り扱いも御座います。
(株)寺岡製作所 耐熱用(リフローはんだ用)マスキングテープ
品番
基材
粘着剤
総厚 mm
粘着力 (N/10mm)
色
用途・特長
465
ポリプロピレン
アクリル系
0.050
10.02
透明
加熱後の接着力が上がらない
260
クレープ紙
ゴム系
0.170
2.94
クリーム
ハンダマスキング
647
ポリエステル
シリコン系
0.050
2.66
緑
プリント基板金メッキ時の端子部マスキング。
647
ポリエステル
シリコン系
0.080
2.66
緑
プリント基板金メッキ時の端子部マスキング。
647
ポリエステル
シリコン系
0.100
2.66
緑・赤
プリント基板金メッキ時の端子部マスキング。
647
ポリエステル
シリコン系
0.120
2.66
緑
プリント基板金メッキ時の端子部マスキング。
650S
カプトン
シリコン系
0.035
1.76
飴色
耐熱性UL510 Flame Retardantプリント基板ハンダマスキング。UL温度定格200℃
650S
カプトン
シリコン系
0.050
2.15
飴色
耐熱性UL510 Flame Retardantプリント基板ハンダマスキング。UL温度定格200℃
650S
カプトン
シリコン系
0.080
2.45
飴色
耐熱性UL510 Flame Retardantプリント基板ハンダマスキング。UL温度定格200℃
652S
カプトン
シリコン系
0.070
2.94
飴色
耐熱性UL510 Flame Retardantプリント基板ハンダマスキング。UL温度定格200℃
654S
カプトン
シリコン系
0.055
2.94
飴色
プリント基板ハンダマスキング。UL温度定格200℃・強粘着タイプ
6563
カプトン
シリコン系
0.065
0.70
飴色
フィルムセパレーター付き、中粘着力
6564
カプトン
シリコン系
0.040
0.40
飴色
フィルムセパレーター付き、低粘着力
6010
ポリエステル
アクリル系
0.090
0.14(耐PET)
透明
弱粘着タイプ、ノンシリコンタイプ、セパレーター付
6010
ポリエステル
アクリル系
0.120
0.14(耐PET)
透明
弱粘着タイプ、ノンシリコンタイプ、セパレーター付
6012
ポリエステル
アクリル系
0.085
0.036(耐PET)
透明
微粘着タイプ、ノンシリコンタイプ、セパレーター付
602
ポリエステル
アクリル系
0.065
0.490
透明
中粘着
603
ポリエステル
アクリル系
0.034
0.052
透明
微粘着
603
ポリエステル
アクリル系
0.049
0.040
透明
微粘着
603
ポリエステル
アクリル系
0.062
0.036
透明
微粘着
603
ポリエステル
アクリル系
0.086
0.032
透明
微粘着
605
ポリエステル
アクリル系
0.043
0.068
透明
表面保護用・微粘着
605
ポリエステル
アクリル系
0.055
0.068
透明
表面保護用・微粘着
6070
ポリエステル
アクリル系
0.033
1.420
透明
加熱後の粘着力の上昇が少ない
6093
ポリエステル
アクリル系
0.038
1.336
透明
加熱後の汚染が少ない
6093
ポリエステル
アクリル系
0.090
0.800
透明
ノンシリコンタイプ、セパレーター付
646C
ポリエステル
シリコン系
0.055
3.140
透明
再剥離可能・背面に帯電防止
646S
ポリエステル
シリコン系
0.055
3.530
透明青
プリント基板端子マスキング用
646S
ポリエステル
シリコン系
0.080
4.412
透明
プリント基板端子マスキング用
653F
カプトン
アクリル系
0.055
2.15
飴色
耐熱性UL510 Flame Retardantプリント基板ハンダマスキング。UL温度定格200℃
653S
カプトン
アクリル系
0.055
2.94
飴色
強粘着タイプ
日東電工(株)耐熱用(リフローはんだ用)マスキングテープ
品番
基材
粘着剤
総厚 mm
粘着力 (N/10mm)
色
用途・特長
N-300
ポリエステル系
特殊粘着剤
0.100
2.74
緑
プリント基板メッキ時のメッキ液進入防止、端子部マスキング。
N-700S
ポリオレフィン+クレープ紙
特殊粘着剤
0.280
3.50
白
プリント基板はんだレベラー加工時ジのフラックス・はんだ液の進入防止、端子部マスキング。
N-800
クレープ紙
ゴム系
0.140
2.40
クリーム
プリント基板への部品実装時のはんだ付処理工程用としてフラックス・はんだ液の進入防止。
903UL
PTFEフィルム
シリコン系
0.080
2.947
茶グレー
耐熱性、耐薬品性、電気特性、耐侯性、耐水性、非粘着性に優れている。-60℃~180℃の温度範囲で連続使用可能
903UL
PTFEフィルム
シリコン系
0.130
3.736
茶グレー
耐熱性、耐薬品性、電気特性、耐侯性、耐水性、非粘着性に優れている。-60℃~180℃の温度範囲で連続使用可能
903UL
PTFEフィルム
シリコン系
0.180
3.894
茶グレー
耐熱性、耐薬品性、電気特性、耐侯性、耐水性、非粘着性に優れている。-60℃~180℃の温度範囲で連続使用可能
903UL
PTFEフィルム
シリコン系
0.230
4.578
茶グレー
耐熱性、耐薬品性、電気特性、耐侯性、耐水性、非粘着性に優れている。-60℃~180℃の温度範囲で連続使用可能
973UL-S
PTFE樹脂+高強度キョウドガラスクロス
シリコン系
0.13
3.578
ベージュ
耐熱性、耐薬品性、電気特性、耐侯性、耐水性、非粘着性に優れている。-60℃~180℃の温度範囲で連続使用可能。ヒートシール用耐熱離型。
973UL
PTFE樹脂+高強度キョウドガラスクロス
シリコン系
0.15
4.736
ベージュ
耐熱性、耐薬品性、電気特性、耐侯性、耐水性、非粘着性に優れている。-60℃~180℃の温度範囲で連続使用可能。ヒートシール用耐熱離型。
973UL
PTFE樹脂+高強度キョウドガラスクロス
シリコン系
0.18
5.789
ベージュ
耐熱性、耐薬品性、電気特性、耐侯性、耐水性、非粘着性に優れている。-60℃~180℃の温度範囲で連続使用可能。ヒートシール用耐熱離型。
360UL
ポリイミドフィルム
シリコン系
0.06
2.840
褐色
耐熱マスキング用、耐熱電気絶縁用。2次電池電極絶縁と部品実装リフロー工程用途。
360UL
ポリイミドフィルム
シリコン系
0.09
2.840
褐色
耐熱マスキング用、耐熱電気絶縁用。2次電池電極絶縁と部品実装リフロー工程用途。
360A
ポリイミドフィルム
シリコン系
0.053
2.100
褐色
耐熱マスキング用、耐熱電気絶縁用。2次電池電極絶縁と部品実装リフロー工程用途。
360A
ポリイミドフィルム
シリコン系
0.08
2.310
褐色
耐熱マスキング用、耐熱電気絶縁用。2次電池電極絶縁と部品実装リフロー工程用途。
360R
ポリイミドフィルム
熱硬化性ゴム系
0.048
3.680
褐色
耐熱マスキング用、耐熱電気絶縁用。2次電池電極絶縁と部品実装リフロー工程用途。
318G
ポリエステル
ゴム系
0.07
7.50
クリーム
フィルムコンデンサの電極溶射時のマスキング用途。
7443
クレープ紙
ゴム系
0.165
0.70
クリーム
フィルムコンデンサの電極溶射時のマスキング用途。
FB-MP45
ポリエステル
アクリル系
0.058
0.05
透明
極薄回路の補強・マスキング用、導電ペースト充填のマスキング用。
FB-MT45SF
ポリエステル
アクリル系
0.058
0.055
透明
極薄回路の補強・マスキング用、導ドウ電ペースト充填のマスキング用。
T-APN10
ポリエステル
アクリル系
0.020
0.10
透明
極薄回路の補強・マスキング用、導電ペースト充填のマスキング用。
336
ポリエステル
シリコン系
0.060
3.36
透明・青
耐熱性メッキマスキング用
336
ポリエステル
シリコン系
0.060
3.36
透明・青
耐熱性メッキマスキング用
337
ポリエステル
シリコン系
0.100
3.26
青
耐熱性メッキマスキング用
住友3M(株)耐熱用(リフローはんだ用)マスキングテープ
品番
基材
粘着剤
総厚 mm
粘着力 (N/10mm)
色
用途・特長
214-3MNE
クレープ紙
ゴム系
0.170
2.59
黄褐
耐熱性190℃/h、耐熱性良好。耐熱塗装、プリント基板ウェーブソルダーマスキング
2142
クレープ紙
アクリル系
0.140
1.18
薄黄
耐熱性良好、ハンダ工程で糊残り無し。プリント基板ウェーブソルダーマスキング
5480
PTFE
シリコン系
0.090
2.23
茶
低摩擦係数、耐薬品性良好、付着防止
5451
PTFE+ガラスクロス
シリコン系
0.150
3.92
茶
基材強度大、耐熱性、非着性
5453
PTFE+ガラスクロス
シリコン系
0.230
3.92
茶
5451の厚手タイプ
850
ポリエステル
アクリル系
0.050
2.74
透明
メッキ用マスキング、シール性、耐薬品性良好
850
ポリエステル
アクリル系
0.050
3.92
銀
メッキ用マスキング、シール性、耐薬品性良好
851A
ポリエステル
特殊配合
0.110
3.49
飴色
メッキ用マスキング、シリコンコート紙のスプライス、耐薬品性良好
851T
ポリエステル
特殊配合
0.070
2.74
飴色
851Aの薄手タイプ
854
ポリエステル
合成ゴム系
0.065
5.88
飴色
メッキ用マスキング、耐熱背性150℃/90min
470
塩化ビニール
ゴム系
0.180
4.23
褐色
メッキ用マスキング、シール性、耐薬品性良好
420
鉛箔
ゴム系
0.190
3.88
銀
メッキ用マスキング、放射線遮蔽。耐薬品性、耐侯性良好。
421
鉛箔
ゴム系
0.150
3.88
銀
メッキ用マスキング、放射線遮蔽。耐薬品性、耐侯性良好。
5412
ポリィミド
アクリル系
0.075
3.10
飴色
耐熱性連続180℃、UL Fiame Retardant承認品
5413
ポリィミド
シリコン系
0.066
2.80
飴色
耐熱性連続260℃・断続370℃、UL Fiame Retardant承認品
5419
ポリィミド
シリコン系
0.070
2.80
飴色
耐熱性連続260℃・断続370℃、帯電防止処理タイプ
5434
ポリィミド
シリコン系
0.053
2.50
飴色
耐熱性連続260℃・断続370℃、UL Fiame Retardant承認品。5413の薄手タイプ
7414
ポリィミド
高耐熱アクリル系
0.047
0.69
飴色
耐熱性に優れ、銅板に対して260℃30分加熱でも糊残りなくはがせます。高温での寸法安定。
7414L
ポリィミド
高耐熱アクリル系
0.047
0.69
飴色
7414のライナーフィルム付き
5414
PVA
0.06
1.37
プリント基板ウェーブソルダーマスキング用、水洗浄工程で溶解する為剥離工程が不要です。60℃温水攪拌で溶解します。
ニチバン(株)耐熱用(リフローはんだ用)マスキングテープ
品番
基材
粘着剤
総厚 mm
粘着力 (N/10mm)
色
用途・特長
558A
ポリエステル
シリコン系
0.086
4.25
プリント基板端子マスキング用
558B
ポリエステル
シリコン系
0.120
4.78
プリント基板端子マスキング用
690
ポリィミド
シリコン系
0.057
2.37
高耐熱プリント基板端子マスキング用
695-25
ポリフェリニンサイファイド
シリコン系
0.056
3.08
プリント基板端子マスキング用
695-50
ポリフェリニンサイファイド
シリコン系
0.088
3.85
プリント基板端子マスキング用
日立マクセル(株)耐熱用(リフローはんだ用)マスキングテープ
旧:マクセルスリオンテック(株)
品番
基材
粘着剤
総厚 mm
粘着力 (N/10mm)
色
用途・特長
626001
ポリエステル
シリコン系
0.055
4.31
白・紺色
各種マスキング用
626050
ポリエステル
シリコン系
0.055
4.31
白・紺色
各種マスキング用
6272
ポリエステル
シリコン系
0.105
3.21
紺色
耐熱マスキング用
6280
ポリエステル
シリコン系
0.100
4.70
紺色
プリント基板端子メッキ時のマスキング用
6500
ポリィミド
シリコン系
0.067
2.52
UL510FR、UL認証取得品、マスキング用途。
6501
ポリィミド
シリコン系
0.055
2.20
各種マスキング用、PEコア使用。
オカモト(株)耐熱用(リフローはんだ用)マスキングテープ
品番
基材
粘着剤
総厚 mm
粘着力 (N/10mm)
色
用途・特長
1030
ポリィミド
シリコン系
0.055
2.28
飴色
UL510FR、UL温度定格200℃。耐熱性、耐薬品性に優れる
1130S
ポリィミド
シリコン系
0.055
3.60
飴色
耐熱マスキング用。強粘着タイプ
1030FX
ポリィミド
シリコン系
0.055
2.56
飴色
耐熱性、耐薬品性に優れる。
1133K
ポリィミド
シリコン系
0.067
2.52
飴色
耐熱マスキング用
1020RM-S
ポリィミド
シリコン系
0.040
0.04
飴色
微粘着タイプ。PETセパレーター付き
1020TT
ポリィミド
シリコン系
0.037
1.40
飴色
耐熱マスキング及び絶縁用
1040
ポリィミド
シリコン系
0.080
2.48
飴色
UL510FR、UL温度定格200度。耐熱耐薬品性に優れる。
1144K
ポリィミド
シリコン系
0.080
2.52
飴色
耐熱マスキング用
1034FI
ポリィミド
シリコン系
0.550
2.48
飴色
紙セパレータ付
1034AJ
ポリィミド
シリコン系
0.055
2.48
飴色
1034FIのPETセパレーター付きタイプ
1030E
ポリィミド
シリコン系
0.055
2.28
飴色
1030のPETセパレータ(0.05mm厚)付タイプ。耐熱耐薬品性に優れる。
1040E
ポリィミド
シリコン系
0.080
2.48
飴色
1040のPETセパレータ(0.05mm厚)付タイプ。耐熱耐薬品性に優れる。
2034
ポリエステル
アクリル系
0.055
4..32
透明
UL温度定格130℃。高粘着力タイプ。セパレータ付も可能(白のみ)
2034X-2
ポリエステル
アクリル系
0.025
3.32
黒
2034黒の軽展開タイプ
2034KW
ポリエステル
アクリル系
0.025
2.00
青
耐熱マスキング用(70度~100度)。再剥離性良好。
LF081
ポリエステル
アクリル系
0.025
0.40
青/透明
金属メッキ、マスキング用。耐熱性、再剥離性良好。
2034CA
ポリエステル
アクリル系
0.025
2.00
透明
ピーリングテープ用。背面シリコーン処理。展開力がスムーズ。
2934G
ポリエステル
アクリル系
0.025
4.32
緑
メンブレンスイッチ固定用。
2943L
ポリエステル
アクリル系
0.050
5.32
白
携帯電話キーユニットのメタルドーム固定用。隠蔽性に優れる。セパレーター付き
2030
ポリエステル
シリコン系
0.025
3.52
青
剥離ライナーのスプライス用。
2040S
ポリエステル
シリコン系
0.050
5.20
透明
電子部品仮固定用。
2230GX
ポリエステル
シリコン系
0.025
2.40
緑
耐熱マスキング用。耐熱性、耐溶剤性に優れる。
2240GX
ポリエステル
シリコン系
0.025
3.20
緑
耐熱マスキング用。耐熱性、耐溶剤性に優れる。
2250GX
ポリエステル
シリコン系
0.025
3.40
緑
耐熱マスキング用。耐熱性、耐溶剤性に優れる。
